大地网测试仪（防雷专用）
数字式大型地网接地电阻测试仪又名工频接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表。它采用了新型变频交流电源、双频测量技术、超大可触摸彩屏和微处理机技术，满足二线、三线、四线测试阻抗要求，同时可以测量土壤电阻率，跨步电压，分布电势，接触电压、电流相角等参数。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等，符合电力变电站和防雷装置检测仪器标准。仪表测试精准、快速、简捷、稳定可靠等特点。
本测试仪输出高开路电压可达400V，短路电流可达5A。微处理器控制和自动双频技术能在强干扰状态下准确测量计算出50Hz工频状态下的接地阻抗值，大屏显示一目了然。同时存储100组数据，电阻测量范围：0.030Ω～2000Ω。可通过热敏打印机打印出测量数据。

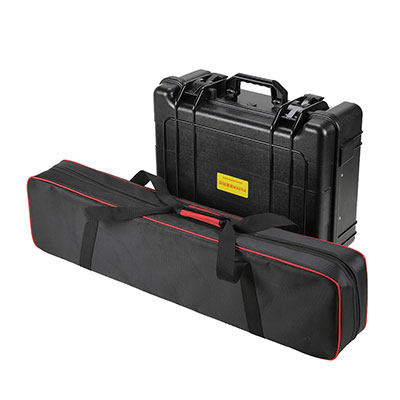

数字式大型地网接地电阻测试仪由主机、测试线、接地棒等组成，具有历史数据读取、查阅、保存、打印等功能。
三、技术指标
功 能 | 接地电阻测量、土壤电阻率测量，跨步电压测量，分布电势测量，接触电压测量 |
接地电阻量程 | 0.030~2.000Ω 误差：±2%rdg±5dgt |
0~20.00Ω 误差：±2%rdg±5dgt | |
0~200.0Ω 误差：±2%rdg±5dgt | |
0~2000Ω 误差：±2%rdg±5dgt | |
接地电阻分辨率 | 0.001Ω |
额定测量功率 | 2000W |
抗干扰能力 | 抗工频50Hz电压50V |
基准条件 | 23℃±5℃，70%rh以下 (辅助接地电阻20Ω±10%，对地电压＜10V) |
电 源 | AC 220V 10A (50Hz) |
背 光 | 可调节背光亮度 |
测量方式 | 四线测试、三线测试、两线测试 |
测量方法 | 接地阻抗：额定电流法， |
短路测试电流 | 1A、2A、3A、4A、5A(5档设置) |
土壤电阻率电极间距范围 | 可设定1m～100m |
测试频率 | 45Hz、55Hz、自动双频可选 |
短路大电流 | AC 5A±10% 正弦波 |
空载大电压 | AC 400V±10% 正弦波 |
显示模式 | 7寸触控彩屏 |
触 屏 | 是 |
测量指示 | 测量进度显示，测量提示动画显示 |
仪表尺寸 | 长宽高：540mm×440mm×210mm |
标准测试线长 | 红色15m，黑色15m，黄色10m，绿色10m，黄色1.5m，绿色1.5m各1条 |
辅助接地棒 | 800mm 2根200mm 2根 |
测量时间 | 接地阻抗：约1分钟/次 |
打印 | 内置热敏打印机 |
打印纸规格 | 57*40mm |
数据存储 | 100组，“保存成功!”存储指示，显示“保存失败,空间已满!”字符表示存储已满 |
数据查阅 | 有 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
自动关机 | 无 |
功 耗 | 待机:<110W |
测量：2000W | |
质 量 | 仪表：27 kg |
测试线、辅助接地棒、仪表袋：5.5kg | |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -20℃～60℃；70%rh以下 |
绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CATⅢ 300V |
