气体灭火系统安装施工方案

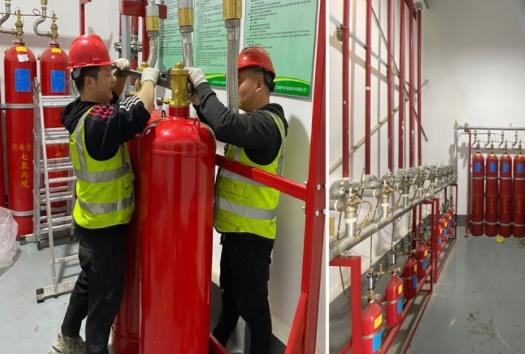

       在进行安装气体灭火系统管道时，我们要按照一定的步骤进行，比如首先是灭火剂储存装置安装，最后是控制组件的安装。在安装时，主要有三个方面的要求，设置要求、管道连接要求和管道强度和气密性要求，设置要求中有，输送启动气体的管道宜采用铜管等。接下来本文将简单介绍安装气体灭火系统管道步骤以及气体灭火系统管道安装要求。

1、灭火剂储存装置上压力表、液位计、称重显示装置的安装应便于人员观察和操作；储气瓶上的灭火剂名称表示应朝向操作面，并按容器编号顺序排列。

2、集流管上安全泄压装置的泄压方向不应朝向操作面，集流管应固定在支、框架上。

3、灭火剂输送管道穿过墙壁、楼板处应设置套管。管道末端应采用防晃支架固定、支架与末端喷嘴间的距离不应大于500mm。

4、公称直径大于或等于500mm的主干管道，垂直方向和水平方向应各安装1个防晃支架，当穿过建筑物楼层时，应增设防晃支架。

5、输送气体灭火剂的管道全部采用内外镀锌无缝钢管。管道尽可能紧贴梁下皮安装，管道上法兰连接，均应躲开梁，吊件不得破坏楼板结构加固带。

6、灭火剂输送管管径在DN80mm规格以内的镀锌钢管采用螺纹连接，采用聚四氟乙烯胶带或厌氧胶带密封。DN80mm及以上规格法兰连接。

7、喷嘴安装时根据设计图纸要求，对号入座，不得任意调换、装错。以免影响安装质量。喷嘴与管道连接采用丝扣，具体安装方式详见管道连接。

8、储存容器的安装：

8.1、储存容器的操作面距墙或操作面之间的距离不宜小于1.0m。

8.2、储存容器上的压力表应朝向操作面，安装高度和方向应一致。

8.3、储存容器的支、框架应固定牢靠，且应做防腐处理。

8.4、储存容器正面应标明“IG541”字样及容器编号。

（三）自动报警：

1、电气接线之前，先校线间绝缘。消防控制器工作接地电阻值应小于4欧姆，联合接地时，电阻值应小于1欧姆。

2、安装探测器时，底座要固定牢靠，密封性要好，导线必须可靠压接；探测器距空调送风口水平距离不小于1.5m。

3、控制盘安装时，必须配线整齐，固定牢固，配线端部有标号，电线预留不小于20cm的余量。

4、管、箱、盒的安装：明、暗配钢管下料一律使用钢锯切断，严禁使用管割刀、电气焊设备，切断后管口用元锉锉光滑，无毛刺现象。暗配管沿最近的线路敷设，埋入墙内钢管与墙面净空隙不小于15mm，穿越基础时加保护套管，钢管90弯的弯曲半径暗配不小于管外径10倍，弯曲偏度小于管外径10%，弯曲后不应有断裂，明配管敷设弯曲半径大于管外径6倍，水平或垂直敷设的钢

管2m内时铅锤度不大于3mm，全长不大于管内径的1/2。钢管敷度超长时按规范要求加接线箱（盒）便于穿线。

5、配线要求及做法：向管内穿线前必须将管内的积水、杂物清除干净，敷设的导线应便于检更换，中间连接和分支连接应严格执行规范，导线在管内严禁接头和扭结现象，各系统线路具体要求如下：

5.1、不同系统、电压、回路的导线严禁穿在同一根保护管内。

5.2、设备接地线、专用接地线采用多股铜芯导线。

5.3、系统管内导线总数不应多于8根。

5.4、消防火灾报警系统，应按设备要求分区、分回路穿线，不得随意穿线。

5.5、电话线一定要标明做出明显标志。

5.6、电缆敷设要用放线架，严禁在地面上拖拉，以免造成外绝缘破损。

6、本工程各类箱柜较多，接线箱、消防控制柜、模块箱、监控箱安装时需注意事项：

6.1、安装配电箱时，箱体应固定牢固，确保平直，箱面应平整，不允许有凸凹现象，严格按图纸要求控制标高进出线口位置准确，便用接线维修。

6.2、箱内的一二次回路应符合设计要求，线路排列整齐不得交叉，各线要留有适度余量。

6.3、投入运行前要对所有配电箱进行复查，确保封锁无误后方可送电。

6．4、烟感、广播安装，由于灯具各类数量多，与烟感、广播、装璜布局会有不合理之处，需要与土建施工人员配合协商解决，按国家规范要求安装，做到横平竖直，高低错落有致，布局合理，美观匀称，安装时需注意几点如下：

① 安装时要保证其外形不被破坏，并做好成品保护。

② 安装要牢固可靠，分支及接线处要便于检查。

③ 烟、温感探测器，接线要正确，底座不允许有松动现象，探头要拧紧。

④ 探头指示要安装在靠近明显处，以便确保是否工作。

⑤ 广播安装要紧贴顶棚安装，不得少于三个固定螺钉。

⑥ 设备接线首先检查设备绝缘，耐压情况查清设备铭牌阅读厂家技术资料，是否符合国家标准，严禁对微机控制设备进行绝缘测量，接线要使用专用工具，如油压钳、压线耳、手压钳、压二次线线耳，接好线要进行假动作试验，认真复查后方可接通设备，再进行试验。

7、配管施工工艺：本工程使用功能多而复杂，强弱电管敷设纵横错落数量之多，难度很大，值得一提是弱电系统配线安装，技术要求高。具体施工工艺下：

7.1、平台配管：

平台配管系根据设计要求，预先标出几何尺寸按类按规格分类、编号、编组进行敷管，在建筑平台架搭时，超前做好配管落料工作，并了解土建平台浇固厚度，预先弯好定型弯头，并套丝牙，做到长料长用，短料短用，用色漆标做好预制配管归类标志，根据配管要求，按次序分类捆扎，以备吊运上平台敷设安装施工实行定位，在平台敷管定位基础上，按编组、编号电管施工，由于平台配管与土建属于交叉施工，因此隐蔽验收必须及时办理，确保敷管定位准确，不漏敷，不错敷，保证工程质量。

7.2、平顶配管：平顶配管其原则按照配管敷设方式进行，由于有的工程轻钢龙骨吊平顶，标高错落不一，因此采取预先做好网眼管卡，支架配件，按敷管路径埋设固定配管支架，在土建封顶前敷管基本施工完毕，并做好防腐油漆工作。

7.3、墙身配管：墙身配管主要是针对开关盒，插座盒，电话盒等到镶接配管，而在配管过程中，强调满足管盒设计标高要求，施工时采用水平测定手段，量出每一管盒标高位置，定位以后，预先埋好管盒，并用水泥沙浆或其他方法固定，在完成管盒施工埋设基础上，将平台管或平顶管，沿墙身基准线，进行镶接，镶接完毕，派人员配合土建砌砖进行看护，避免出现半明半暗管现象，或防止配管人为折扁。总之砖墙内敷设电管按常规做法。

8、布线：

8.1、系统布线采用铜芯阻燃线，耐压等级不低于500V。

8.2、管内或线槽、桥架内布线，应在建筑抹灰及地面工程结束后进行，穿线前，应将管内或线槽内的积水及杂物清除干净。

8.3、导线在管内或线槽内不应有接头或扭结，导线接头应在接线盒内焊接或用端子连接，在潮湿场所穿完线后，管口均应做密封处理。

8.4、不同系统，不同电压等级，不同电流类别的线路，不能在同一管内或线槽的同一槽孔内。

8.5、线路敷设后，对每回路的导线应和500V兆欧表测量其绝缘电阻，其对地的绝缘电阻值必须大于或等于20兆欧。

8.6、管路超过下列长度时，应在便于接线处装设接线盒：

① 管子长度每超过45m，无弯时；

② 管子长度每超过30m，有一个弯时；

③ 管子长度超过20m，有2个弯时；

④ 管子长度每超过30m时，有3个弯时；

8.7、管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。

8.8、在吊顶内敷设管路时，宜采用单独的卡具吊装或支撑物固定。

8.9、管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。

9、探测器及手动报警按钮的安装：探测器底座安装应在系统布线结束且室内装修工程完成，室内清理干净后进行，探测器的探头、手动报警按钮应在调试前安装，安装有妥善保管采取防尘、防潮、防腐措施。

10、手动报警按钮，应安装牢固并不得倾斜，安装高度为1.5m，外接导线应留有不小于100mm的余量，且在其端部应有明显标志。对手报警按钮，探测器应用专用设备结合厂家逐个进行试验，动作无误，编码与图纸一致。

11、系统的调试条件：火灾自动报警系统的调试，应在建筑内部装修和系统施结束后进行，调试负责人必须有资格的专业技术人员担任，所有参加调试人员应职责明确，并应按照调试程序工作。调试前应按设计要求查验设备的规格、型号、数量、备品备件等，应按本规范的要求检查系统的施工质量，对发球施工出现的问题，应同有关单位协商解决，并有文字记录。应按本规范要求检查系统线路，对于错线、开路、虚焊和短路等应进行处理。

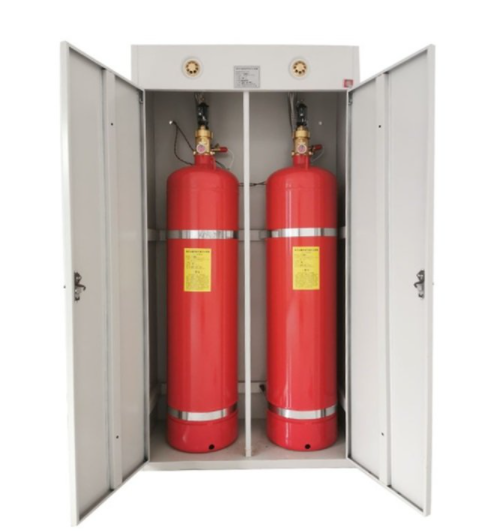

柜式七氟丙烷气体灭火系统安装与施工方案

1.1系统简介

无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。喷射时间短，灭火速度快，该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘（见GST单区气体控制盘安装使用说明书）。启动方式为自动控制、手动电气控制和机械应急手动控制三种。自动控制、手动电气控制可进行切换。一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。当自动控制和手动电气控制不能执行时，应采用机械应急手动控制。

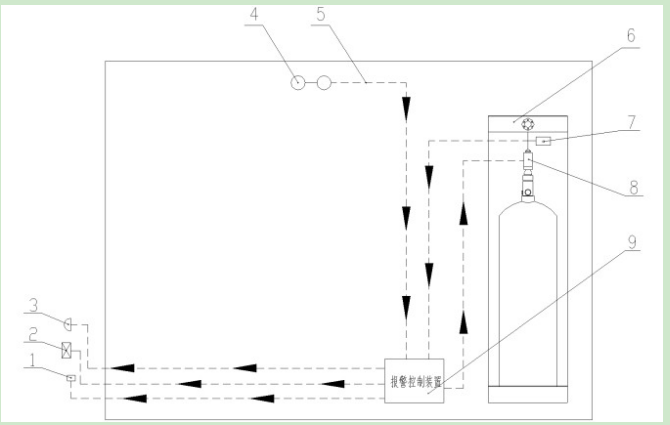

柜式灭火装置不用设置专用的储瓶间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可以保护较大的防护区。当建筑物内无法设置专用的储瓶间，或虽然有储存间，但输送距离较远,不能满足工程设计要求，或防护区内不便安装系统管网时,可使用本装置。图例：

规格参数：

1.2系统安装

本系统的安装场所应符合下列要求：

(1) 环境温度为0℃～50℃,且干燥、通风良好；

（2） 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质，否则必须予以保护,装置不得受到震动和冲击;

(3） 整个柜体必须能安装平稳，不允许倾斜；

(4） 防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀,在喷放七氟丙烷之前，应做到关闭；

(5） 当设有外开弹性闭门器或弹簧门时,如果其开口面积不小于泄压口计算面积,不须另设泄压口。

（6） 安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方,并靠近墙体安装。喷嘴的喷射方向应朝防护区。

本系统安装时，应按照下列顺序进行：

将柜体放置在保护区内指定位置.

将灭火剂瓶组放入柜体中，位置靠后并居中，放入时不得产生过大冲击，不得使瓶组倾倒。

用连接螺母连接管路组件与瓶组的容器阀出口,注意与容器阀出口连接需要先将连接螺母拧到管路上（此处为左旋螺纹)，旋入深度为连接管的密封圆弧面与连接螺母的右端螺纹底面基本重合，再将右端螺纹与容器阀出口连接(手力拧紧）.

观察喷嘴安装管是否与柜体的喷嘴安装孔对正，如不对正调节连接箍使之对正，同时注意连接箍上压力开关座的方向，不得使压力开关座的方向朝正前或正后，调节好后锁紧管路组件中的锁紧冒。

将喷嘴连接管做辅助密封处理（缠生料带或涂密封胶）并将喷嘴安装。

微调灭火剂瓶组位置，使之靠在柜体后壁并居中。

安装抱箍及挂钩将瓶组固定.

扳手拧紧连接螺母。

将压力开关做辅助密封处理后安装到压力开关座上；并将电磁驱动器安装在容器阀上，锁好柜门。安装完毕。

1。3 系统调试

系统调试

待系统安装完毕后，即可对系统进行调试.

注意：

气体钢瓶电磁阀接入24 V电源即会启动，造成气体喷洒，因此调试过程中一定不要把电磁阀安装在钢瓶上，待系统完全调试正常、消防检测、验收合格后再连接。

控制盘在延时期间、延时启动之后以及检测到压力开关动作信号后均保持声光报警信号，直至复位，以此提醒现场人员。

系统正常连接后(除电磁阀外），进行全面系统调试。

1）延时启动功能调试

将紧急启动按钮按下，此时控制盘的“延时”指示灯亮、声光讯响器动作；控制器“气体启动”动作.等到延时时间结束,控制盘启动电磁阀，此时控制盘的“启动"指示灯常亮，电磁阀动作且保持时间应在5s左右（可以进行设置）.如同一个区有多个电磁阀时，电磁阀应能同时动作，且误差不能大于5s。

ｂ）用导线将压力开关短接，此时控制盘的“喷洒”指示灯点亮，外接喷洒指示灯点亮;控制器报“气体启动”动作。

ｃ）系统重新启动后，将主备转换开关打到“备工作”，此时控制盘的“备用工作"指示灯点亮；控制器报“备用工作”动作，重复1-5次，功能应不变.

ｄ）利用控制器进行联动启动控制，控制盘的“延时”指示灯点亮、声光讯响器动.

2)立即启动功能调试

利用按下控制盘上的启动按键进行启动，此时控制盘的“启动”指示灯常亮，电磁阀动作且能保持时间应在5s左右（可以进行设置）。

按下控制器上“气体启动"编码点所对应的手动消防启动盘的按键后,此时控制盘的“启动"指示灯常亮,电磁阀动作且能保持时间应在5s左右(可以进行设置).

3）故障显示和上报功能调试

将控制盘与紧急启动/停动按钮的任意连线断开，控制盘“故障”指示灯点亮，控制器报“气体启动"故障.

将紧急启动/停动按钮3个接线端子(L1、G、L3）中的任意2个端子用导线短接，控制盘“故障"指示灯点亮，控制器报“气体启动"故障。

将与电磁阀输入端用导线短接，控制盘“故障”、“输出故障”指示灯点亮，控制器报“气体启动”故障。

将控制盘与压力开关的任意连线断开，控制盘“故障”指示灯点亮,控制器报“气体启动”故障。

将控制盘与喷洒指示灯的任意连线断开，控制盘“故障”指示灯点亮,控制器报“气体启动"故障。

喷洒指示灯的输入端用导线短接，控制盘“故障”指示灯点亮，控制器报“气体启动”故障。

注意：在调试过程中应注意，一个终端模块只能启动一个电磁阀，若同时启动多个电磁阀，电磁阀虽能动作,但可能达不到到穿破钢瓶安全膜片所需的力（具体结果有待试验证明）。解决方案：需增加继电器和备用电源来解决。

1。4注意事项

(1) 灭火剂瓶在运输过程中，应轻装轻卸,防止碰撞、倒置，整个装置应避免接近热。源，避免太阳光直接照射。

（2) 拆装过程中应避免碰伤表面而影响外观,无关人员不得乱动本装置，以免发生意外。

（3) 柜式系统喷射灭火剂前，所有人员必须在延时期内撤离火情现场，灭火完毕后，必须首先启动风机，将废气排出后,工作人员方可进入现场。

(4） 更换新的膜片必须由我公司供应，不得随意用未经试验的膜片代用。

（5） 在日常维护、保养或进行周期检查时应严格按照操作程序，确保防止灭火剂误喷。

1.5培训:

组织甲方消防值班人员进行上岗前的培训工作，主要说明各个系统的设置位置、主要设备的工作原理、紧急情况的应对方案和主机柜的操作等常识.

1.6移交:

验收通过，培训完毕,与甲方相关负责人进行工程的交接，主要竣工资料和工程设备的交接，请甲方签署工程验收交接单。

1.7系统维护保养：

a。 对防护分区环境的维护保养：
* 检查保护区必要的出入通道应通畅无阻；各种报警信号和安全标志应清洁、齐全并醒目易见；采光照明和事故照明应完好.
＊检查烟感、温感探测器外表面应清洁、无灰尘和环境污染(例如轻质粉尘、漆等)，以 保证其灵敏度；检查喷嘴孔口应无堵塞。

b。对灭火剂贮存容器的维护保养：
每年对灭火剂贮存容器进行称重或检查贮存压力,若低于允许值极限位置以下，必须予以重新灌装或替代。

c. 对灭火控制盘的维护保养:
* 电源、指示灯的可靠程度检查;
＊ 灭火控制盘的启动试验的工作情况是否正常。

d。 对系统的维护保养:
* 检查电磁阀与控制阀的连接导线是否完好，端子有否松动或脱落.
＊ 从钢瓶上卸下电磁阀,检查其动作是否灵活.
＊ 卸下报警及控制系统与执行机构的连接装置,用模拟试验方法，检查自动控制、报警及延时功能的灵敏度和动作可靠性。
* 检查喷嘴与管道的连接有无松动、脱落
* 检查所有钢瓶外表有无腐蚀和镀层脱落现象。

* 卸下压力开关检查其动作是否准确灵活。

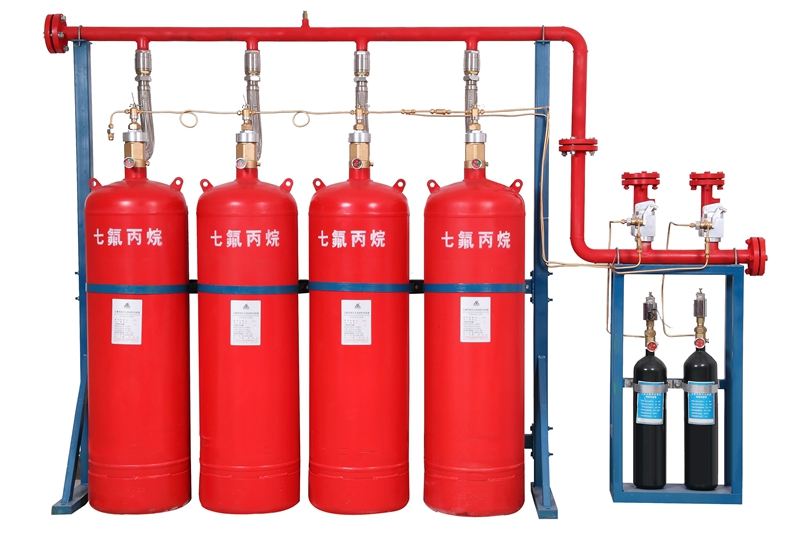

有管网七氟丙烷气体气体灭火系统

采用全淹没灭火，施工工艺如下：

4.1、灭火系统的储存装置由储存容器、单向阀、高压软管和集流管组成，有管网式七氟丙烷气体灭火储存容器额定增压压力为4.2Mpa.，无管网式七氟丙烷气体灭火储存容器额定增压压力为2.5Mpa.。

4.2、集流管上所设安全阀的动力压力为6.8±0.4Mpa。

4.3、在储存装置上设耐久的固定铭牌，标明每个容器的编号、皮重、灭火剂名称、充装量、充装日期和增压压力等。

4.4、储瓶间室温为10℃—50℃。

4.5、储存装置的布置，应便于操作、维修及防止阳光直接照射。操作面距墙面或两操作面之间距离，

4.6、有管网式七氟丙烷气体灭火管网安装：采用丝扣连接，首先打好牢固的防晃支吊架，将管道按图下好料，连接螺纹处涂胶，包生料带后拧紧，并调查管网之间的连接处。

4.7、有管网式七氟丙烷气体灭火管网试压：按设计要求用氮气进行试验，上好堵头后慢慢向管网充填氮气，压至一定高度时暂停关闭试验阀，先进行检查，无泄漏后继续加压，达到规范要求1.6MPa后关闭试验阀，目测无泄漏、无变形，且连续稳压30min合格通过，该过程申请建设方和监理方代表参加并签字认可。

4.8、喷嘴安装：试压合格后采用专用扳手安装，并调整好装饰盘，不影响中控室等区吊顶美观。

4.9、瓶组及组件安装：会同设备厂家指导人员同时进行，先将瓶架就位并固定，逐个将瓶组固定在瓶架上，安装专业阀门时用专用工具，确保美观、整齐，连接牢靠，无泄漏且启动正常。

4.10、其他设备仪器安装：声光报警器、探测器、启停按钮及模块等设备仪器的安装工艺参照消防弱电系统。

中控室投入运行之前，应将灭火系统先进行调试，合格后提前移交，处于手动开启状态，以确保重要设备的消防安全.

七氟丙烷气体气体灭火系统（无管网）

七氟丙烷（FM200）气体灭火系统的设备可以分成两大部分，即药剂储存和喷放设备、报警和控制设备。药剂储存和喷放设备主要包括有七氟丙烷（FM200）气体钢瓶、钢瓶固定支架、瓶头阀电磁启动器、瓶头阀手动启动器、高压软管、气动软管、喷嘴等。报警和控制设备主要包括以下内容：气体控制盘、烟感火灾探测器、紧急启停按钮、警铃、蜂鸣器及闪灯、气体释放指示灯、压力开关等。施工工艺如下：

4.1、灭火系统的储存装置由储存容器、单向阀、高压软管和集流管组成，本项目气体系统采用无管网式七氟丙烷气体灭火，无管网式七氟丙烷气体灭火储存容器额定增压压力为2.5Mpa.。

4.2、集流管上所设安全阀的动力压力为6.8±0.4Mpa。

4.3、在储存装置上设耐久的固定铭牌，标明每个容器的编号、皮重、灭火剂名称、充装量、充装日期和增压压力等。

4.4、储瓶间室温为10℃-50℃。

4.5、储存装置的布置，应便于操作、维修及防止阳光直接照射。操作面距墙面或两操作面之间距离，

4.6、七氟丙烷气体灭火管网试压：该过程申请建设方和监理方代表参加并签字认可。

4.7、喷嘴安装：试压合格后采用专用扳手安装。

4.8、瓶组及组件安装：会同设备厂家指导人员同时进行，先将瓶架就位并固定，逐个将瓶组固定在瓶架上，安装专业阀门时用专用工具，确保美观、整齐，连接牢靠，无泄漏且启动正常。

4.9、其他设备仪器安装：声光报警器、探测器、启停按钮及模块等设备仪器的安装工艺参照消防弱电系统。

5.0七氟丙烷（FM200）灭火系统调试。

5.1七氟丙烷（FM200）灭火系统的调试，应在系统安装并试压合格后进行。 5.2为了防止人为误操作引起系统喷放的电磁阀启动器及就地手动启动器，应严格按照安装手册进行安装。

5.3检查气体控制盘各连接回路是否正确，无故障信号产生。

5.4对七氟丙烷（FM200）灭火系统的探测器逐个进行试验，确认其动作应准确无误。

5.5检测系统的一级二级报警信号是否正确，二级报警信号产生后，系统延30秒，启动瓶头阀及选择阀上的电磁阀启动器。

5.6检测系统的手拉启动及应急操作是否正确可靠，手/自动转换开关是否工作正常。

5.7消防中央控制室应能够接受到系统的一级报警、故障、喷气三种信号.

气溶胶灭火装置的安装

一、安装

1.1应根据不同场所的安装条件选择适用型号的气溶胶自动灭火装置及控制装置。 1.2自动灭火装置安装的正前方1M内及周围0.2M处不应设置或存放设备，器具或其他阻碍物。

1.3自动灭火装置的安装不受高低的影响，就地摆放宜靠墙壁。

 1.4自动灭火装置安装严禁擅自拆卸，装后不允许移动。

 1.5自动灭火装置不宜安装下列位置：

（1）临近明火，火源处。

（2）临近进风，排风口，门，窗及其他开口处。

（3）容易被雨淋，水浇，水淹处。

（4）疏散通道。

（5）经常受振动、冲击、府蚀、影响处。

1.6自动灭火装置与火灾自动报警系统，自动控制系统及其他消防系统组成中央集中控制的自动灭火系统时，其安装施工要求应按  GB50166-92火灾自动报警系统施工及验收规范的规定执行。

1.7防护区应设计为相对封闭空间。防护区各部分不宜开口，若必须开口自动关闭装置。顶部及2/3高度以上部位不应泄漏，当保护区由地面至2/3高度范围内设置开口自动关闭装置有困难时，允许有少量泄漏，但应控制单个泄漏开口面积不大于0.01m2,且应距灭火装置释放点2m以上；泄漏面积总和与保护区的包围面积之比应不大于0.3，若超过0.3时按要求增加灭火剂用量作为泄漏补偿。气体灭火安装施工时,设备及导线安装同报警系统相同。
