在安装完剩余电流式电气火灾探测器开通调试时，往往会出现因配电线路布设、接线等问题造成的探测器检测电流大而报警的问题。一方面可能线路存在严重漏电，这就必须高度重视查找和消除隐患；另一方面可能所监测电气线路已超出最大电流泄露值，需重新合理选择探测器监测位置（下一级配电箱）；但多数原因是由于被检测线路穿过互感器时不规范导致主机报警，此时应尽快进行线路查看并纠正，消除误报警情况。

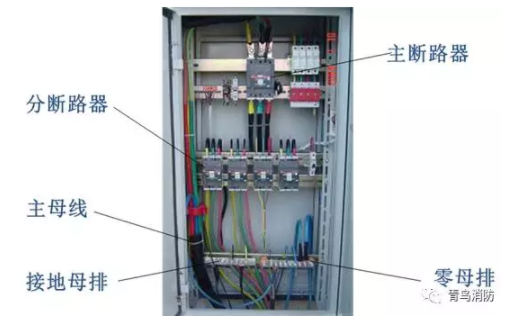

　　1.配电箱的组成部件

　2.产生漏电的常见情况

　　1）互感器零线方向穿反；

　　解决办法：检查零线，搞清楚出线方向，正确穿过互感器。

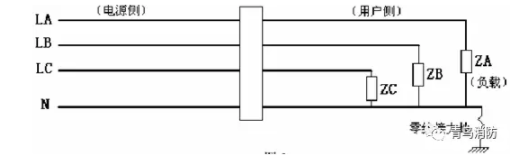

　2）互感器用户侧负载零线由于破皮、绝缘老化、接头包裹不严等原因导致对地绝缘不良。

3）互感器用户侧零线重复接地；或零线、地线混用，造成人为漏电。

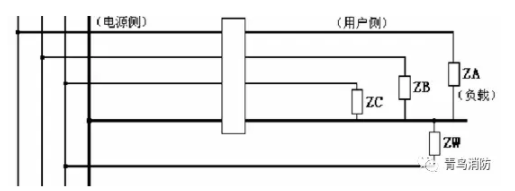

　4）互感器用户侧零线有负载接到互感器前的相线，即保护区域以外的其他线路与用户侧“共零”。这种为了敷设方便的不规范线路安装非常常见。哪怕只是走廊或强电电井里的几个灯泡，就足以造成探测器报警（一个25W的灯泡产生的电流在200mA左右）。

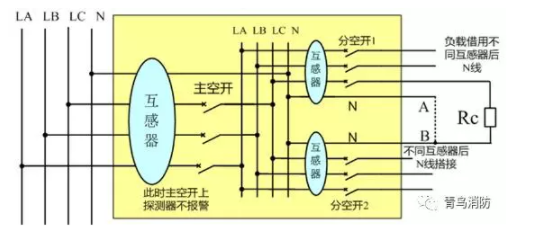

　5）同一配电箱内，不同路监测的电流互感器后线路串电（包括火线和零线）。

6）不同配电箱出线的零线跨区混用，不同配电箱出线的零线并接或通过其他途径间接搭接。

　　7）剩余电流探测器安装选点错误，如下图：只有总进线处及供电1、2、3路可以装设漏电保护装置（并要确保它们后面都是各自独立的），其他位置都无法装设，包括所有三个配电箱。

　　3.漏电报警检查方法

　　电气火灾监控系统虽属于弱电控制系统，但是其监控对象却大部分都是AC220V或AC380V的供电线路，因此调试人员必须提高安全意识，需在专业强电施工人员在场的情况下进行相应的漏电排查，尽量指导专业强电施工人员正确的排查方法由其自行操作，避免触电惨剧的发生！！！

　　1）观察法：检查是否将LA、LB、LC与N线或L与N线是否同时穿过互感器，配电箱内或附近有无用电设备（如强电井内灯泡）。

　　2）仪表测量法：在不停电情况下，利用钳形漏电电流表从电流互感器安装点以后逐级逐条线路检测。测试各配电箱PE线上的漏电流，与实际负载正常漏电流（一般的用电设备，如灯、家用电器，按每个0.5mA计算）进行比较。并可对负载线路逐段进行测试检查，测试时也应将LA、LB、LC与N线或L与N线同时套入。

　3）分别断电法：将配电箱输出的空开逐个断开，观察探测器或监控器显示的漏电电流值，当电流恢复正常时，找出有问题的回路进行详细检查。

　　4）停电测量法：用万用表逐级逐条线路分别检测相线和中性线对地绝缘电阻值，阻值应在0.5M以上，通常在4~5M左右。

　　5）重复接地或接线故障的检查方法：N线与PE线搭接/错接；N线绝缘损坏。逐个检查配电箱（本级及前级）是否有N线（蓝线）接至接地排、PE线（黄绿线）接至接零排的情况。对于同一区域有多个双电源配电箱的工程，当出现断开一个配电箱的总断路器，另一配电箱探测器报警的情况，一般是PE线（黄绿线）接至接零排造成。
