图说湿式报警阀压力开关的内部构造及动作原理

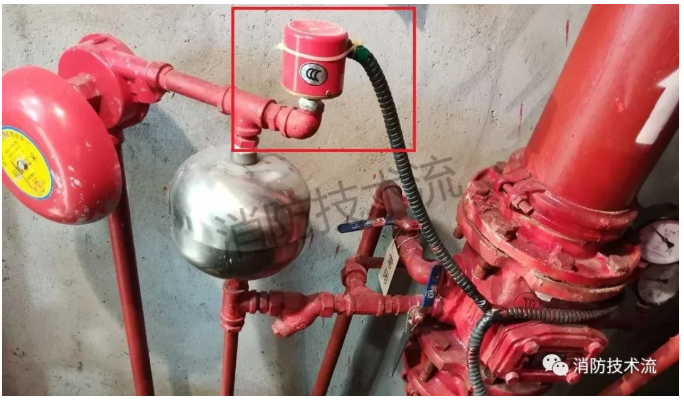

压力开关是自动喷水灭火系统中常采用的一种较简便的能发出电信号的组件，常与水力警铃配合使用，互为补充，在感知喷水灭火系统启动后，水力报警的水流压力启动发出报警信。压力开关安装时除严格按使用说明书要求外，应防止随意拆装，以免影响其性能。其安装形式无论现场情况如何都应竖直安装在水力报警水流通路的管道上，应尽量靠近报警阀，以利于启动。下面说一下压力开关的内部构造及动作原理。

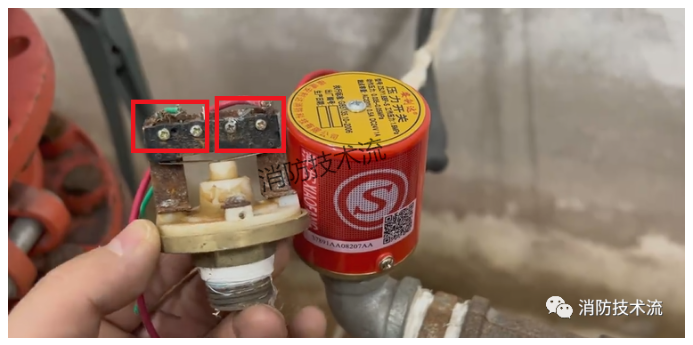

▼打开压力开关的外壳，可以看到内部有两组线及两个微动开关。

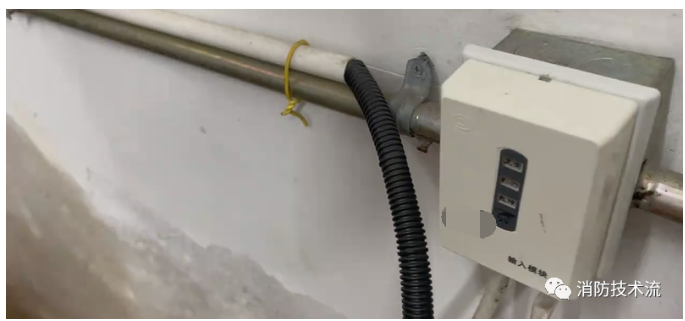

▼两组线路一组通向输入模块（动作信号反馈），一组通向喷淋水泵的控制柜（连锁启动喷淋水泵）。

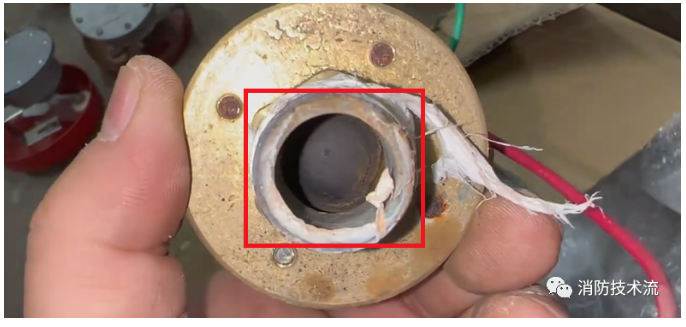

▼水流的压力通过压力开关底部的橡胶弹簧推动微动开关，使其由常开变常闭，从而发出电信号，通过输入模块向消防主机反馈动作信号及连锁启动喷淋水泵。
